ASF.RL.4.16A智能照明系統配電箱尺寸估算

     許多客戶有打電話咨詢智能照明配電箱，我們專業提供智能照明、調光、智能路燈全套方案。今天講一講如何估算尺寸供同行參考一下，這種方法計算出來的尺寸一 般都會比實際尺寸大上一些，不足處歡迎指正。
配電箱的尺寸是由電器元件的外型尺寸，安全距離，接線距離這些因數決定的。

以標準照明控制箱為例：總開關CM1-100型塑殼，控制4個支路開關CM1-63型塑殼，每個回路加交流熱継。

1.當電箱只是照明電箱或者小動力時，進線小于 10 平方時，如果開關位數小于 20 位時， 開關寬度尺寸加起來再每邊加 20MM 就為電箱寬度，高度為開關高度加 40MM，深度為開 關最大深度加 10MM。

2 當電箱只是照明電箱或者小動力時，進線小于 10 平方時，如果進線開關需要單獨一排時， 開關寬度尺寸加起來再每邊加 20MM 就為電箱寬度，高度為開關高度加進線開關高度加 40 MM，深度為開關最大深度加 10MM。

3 當電箱只是照明電箱或者小動力時，進線小于 10 平方時，如果開關位數大于 20 位時，這時候電箱需要布置為兩排開關，開關寬度尺寸加起來再每邊加 40MM 就為電箱寬度，高度 為開關高度加 40MM，深度為開關最大深度加 10MM。

4 當電箱為動力電箱時，或動力照明電箱時，算法基本與上面相同，不過當進線大于 10 平 方時，要考慮進線的彎曲半徑一級接線端子要預留足夠的空間進線，當兩排布置開關時，應 考慮開關的布線走線.

5.當電箱為智能照明配電箱，除考慮以上尺寸，在加上4/6/8/12路智能照明模塊或調光模塊尺寸即可，巨川電氣4路/6路/8路/12路智能照明模塊產品尺寸請《點擊》

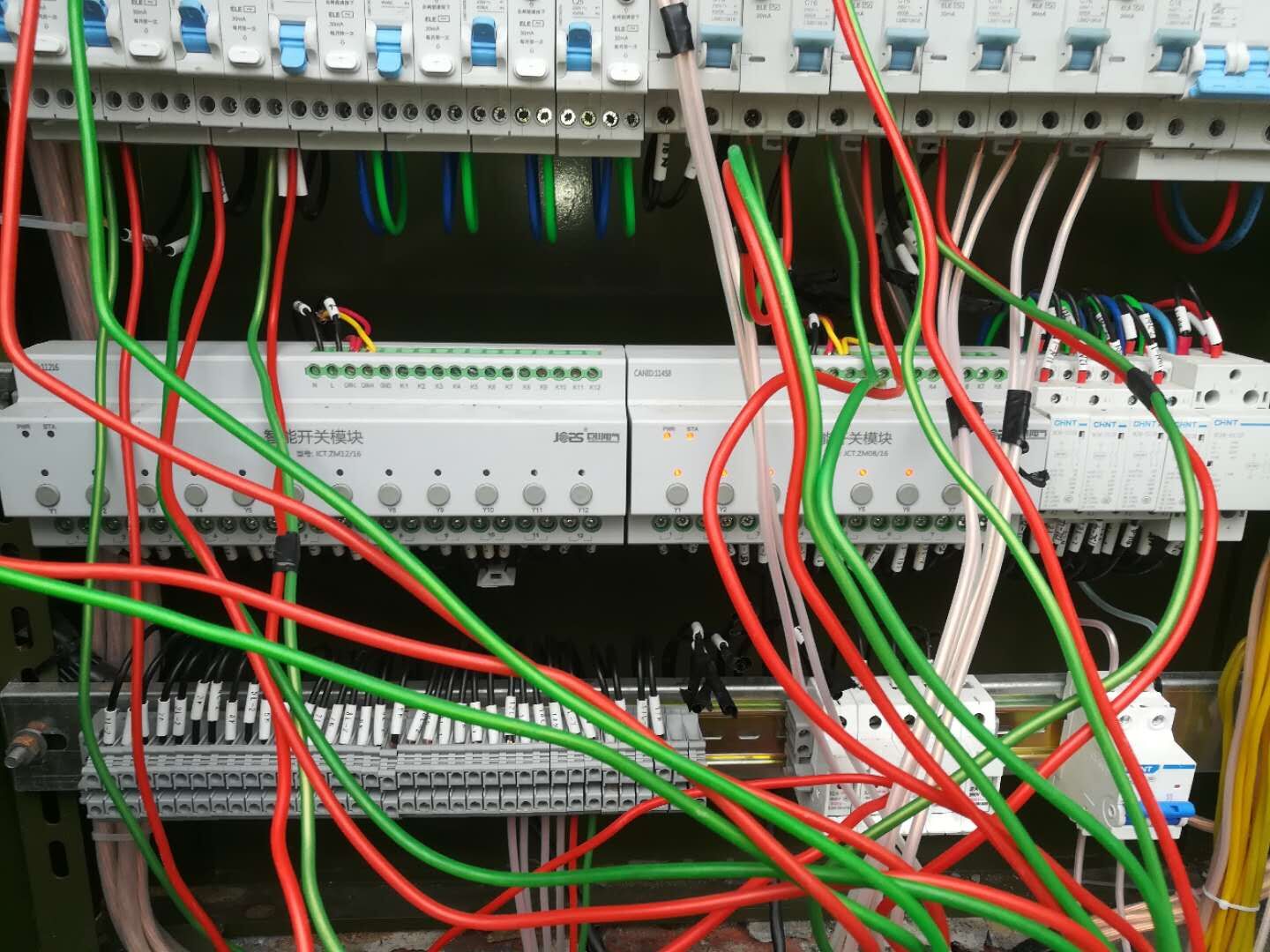

 元件排列順序：上面一個總開關100型塑殼，預留進線位置，接著是4只63型塑殼，預留走線位置，空開下來是照明模塊，接4路照明模塊尺寸88mm(模塊已集成電源，不需要預留電源模塊)，下面是4只交流4只熱継（熱継不帶底座的情況下中間空100mm），預留接線位置。二次接

線端子都放至靠門一邊，一般控制箱都是左開門（行業習慣把箱門鎖在右邊稱為左開，左手打開的意思，在右邊的話則反之），端子放置左邊，零地排放在總開關右邊（或者放在最底邊）這樣元器件都排好了。

那么我們得出配電箱的高度： 150進線位置+150總開關+150接線位置+88出線空開+88進線照明+100接線位置+150交流熱継+150出線位置=985mm。

寬度以最寬的位置計算，即4只63型塑殼，接線端子放在總空開左側空間忽略不計，4只塑殼81.5*4+塑殼之間的距離10*（4）+安裝底板與配電箱側壁估計距離50*2，即： 326出線開關寬度和+40空開間隙+100兩側空隙=466mm；

深度總開關（交流可能會略高）78+底板估算30mm+面板信號燈接線距離100mm即：78+30+100=208mm即200mm。

根據以上估算（零地排位置可以忽略）得出該配電箱的尺寸高1000*寬500*深200，就這樣一個箱體尺寸就出來了。

當然配電柜尺寸沒有定論的，要考慮實際的安裝， 要看實際接線圖和考慮如何安排開關布置一級開關的走線或直接聯系技術人員。
