辦公樓、寫字樓、展示廳、智能照明控制解決方案

   辦公環境不僅要有足夠的工作照明，更應營造一個舒適的視覺環境，減少光污染。現代辦公樓的照明已經成為直接影響辦公效率的主要因素之一。辦公照明用電量占整幢大樓能耗的約1/3，辦公照明的設備費用約占電氣工程費用的10%以上，因此選擇合理的辦公樓照明控制解決方案，配置先進的照明控制系統，不僅能大大簡化穿管布線的工作量，而且能有效地節約能源，降低用戶運行費用，提高大樓管理水準，具有極大的經濟意義和社會效益。

現代辦公樓照明存在的問題

◆以高亮度的光照作為工作照明，只滿足基本的照明功能，忽視營造舒適的視覺環境和減少光污染，容易產生視覺疲勞，同時造成大量的電能浪費。

◆不區分功能區域，例如辦公區域、走廊、地下車庫等，均采用簡單的開關控制方案，不適應功能區域的特點和需求。

◆在白天，沒有充分采用自然光源，任何時間都采用相同的照度；在公共區域，不管有沒有人，照明一直保持開啟。這種照明方式不僅大量消耗電能，而且嚴重制約了燈具使用壽命，增加了維護費用。

◆普遍采用分散的開關按鈕控制，沒有形成遠程監控和集中管理，無法及時開啟需要的照明和關閉不需要的照明。

◆樓宇中的燈光、窗簾、空調、音視頻等設備分開控制，沒有統一的管理平臺；照明系統、消防系統、樓宇自控系統等系統分開管理，缺乏聯動機制。

方案概述

    巨川電氣辦公樓智能照明控制解決方案采用以國際化樓宇控制標準W-BUS搭建的BUS總線控制系統，把照明、風機盤管、電動窗簾、緊急照明等集成在同一系統中進行統一管理。系統在白天充分利用自然光照，動態的維持照明亮度，優化照明環境；下班后為保潔、安檢、維護以及值班人員提供需要的照明。既滿足了辦公樓對光環境的需求，又符合綠色節能、安全智能的照明理念。

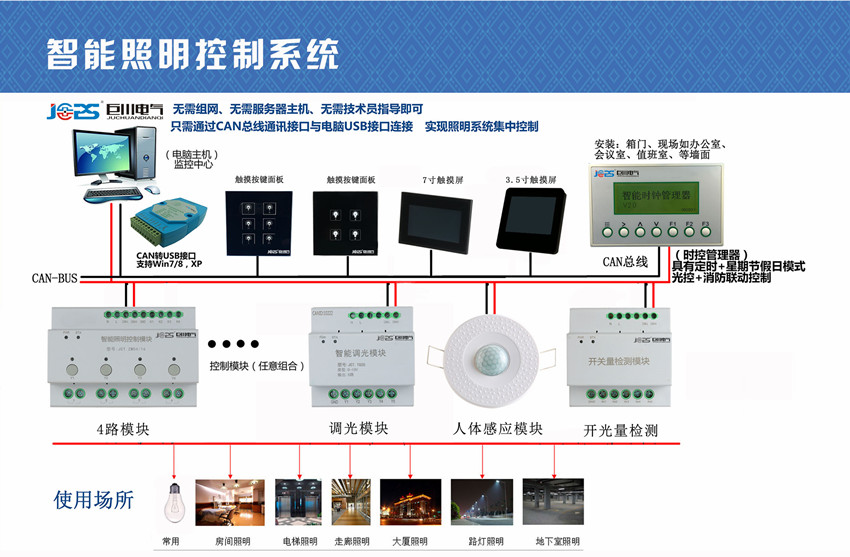

系統拓?fù)鋱D

方案介紹

    辦公大樓按照功能區域劃分，通常有大廳、開放式辦公室、經理辦公室、會議室、、衛生間、樓梯間、走廊、地下車庫等，各個功能區域的照明具有不同的特點。辦公樓智能照明控制解決方案以W-BUS總線控制系統為基礎，充分滿足各個功能區域的個性化照明需求。

■大廳：早晨、上午、下午、晚上分時段設置不同的燈光效果，光照度傳感器控制主照明隨環境變化自動調光，始終保持最佳的光照度。墻裝智能面板根據接待區域各種功能預設場景模式。

■公司接待區：采用特定的場景照亮公司標牌，同時控制照明自動交替工作，延長燈具使用壽命。上班開門時時，人體感應器或者墻裝智能面板上的“到達”鍵啟動系統。

■開放式辦公室：多功能傳感器在它的視覺范圍內檢測辦公室的照明亮度，靠近窗戶的照明根據室外光照變化連續調光。出入口處的智能面板能夠?qū)κ覂?nèi)照明進行分區開關和分級調光。

■經理辦公室：光照度傳感器控制室內照明始終保持在恒定的照度。智能面板可控制室內溫度、電動窗簾、燈光的開關及調光，并預設各種場景。

■衛生間和休息室：定時器和紅外移動傳感器協調工作，實現節能。白天，燈光處于關閉狀態，僅當有人進入時才自動開啟需要的照明，人離開后延時關閉燈光；夜晚來臨時，開啟部分燈光保持基本照明，有人進入時開啟全部照明，人離開后延時關閉部分照明。同時，門口安裝智能面板控制衛生間的燈光開關。

■走廊、樓梯間等公共區域：可根據具體需要靈活設置場景模式。例如白天工作時間2/3開啟，休息時間1/2開啟，傍晚時分全部開啟，下班時間則保留1/3基本照明。

■地下車庫：車道燈和車位燈分開控制，在滿足行車安全的同時充分節能。車道燈根據高峰期、次高峰和低谷期不同的時間段均勻開啟不同數量的照明；車位燈采用動靜感應，車來燈亮，車走燈滅。

方案優勢

●控制方式靈活多樣：包括智能面板、觸摸屏面板、光照度感應、人體感應、氣象感應、溫度感應、定時控制、遠程網絡控制、中控電腦等，適應不同類型辦公樓的控制需要。

●功能拓展和修改程序化：使用功能需要增加或修改時，只需要簡單的程序調整，無需重新布線，適應辦公樓區域功能的變化。

●功能模塊智能化，系統穩定性強：每個功能模塊都自帶微處理器，能夠獨立工作。即使其中一個模塊發生故障，即使一個分區停止工作，即使中央監控功能中斷，也不會對整個系統的運行造成影響。

●最大限度地節省電能：系統可根據辦公樓管理的功能需要和環境變化，手動或自動調節照明、開關相關功能，確保只在需要時開啟，只開啟需要的功能，杜絕長明燈。

●延長燈具使用壽命：系統采用了軟啟動和軟關斷技術，抑制電網的沖擊電壓和浪涌電壓，避免了燈絲的熱沖擊，延長燈具使用壽命。

●系統維護方便，成本低。系統具有工作狀態及故障回饋功能，無需人工巡檢，從監控中心就可以獲得系統的各項運作信息，方便檢查和維護。

●優秀的兼容性;凡是符合W-BUS標準的產品，都能在同一系統中使用，擴大系統設備的選擇范圍，個性化功能輕松實現。

●良好的開放性：系統能夠與物業管理BMS系統、樓宇自控BA系統、保安系統、消防系統等進行聯動，協調工作。

●安全性能高：所有系統設備由一條總線提供電源和傳輸數據，采用24V安全低電壓，操作安全可靠。

●較普通總線控制系統更具優越性：系統結構更靈活，布線更少，傳輸速度更快，通訊更安全，充分滿足現代化辦公樓照明控制的智能化自動化需要。

具體方案

    銀行智能辦公項目             醫學院圖書館照明項目         中央廣場智能照明項目

具體方案

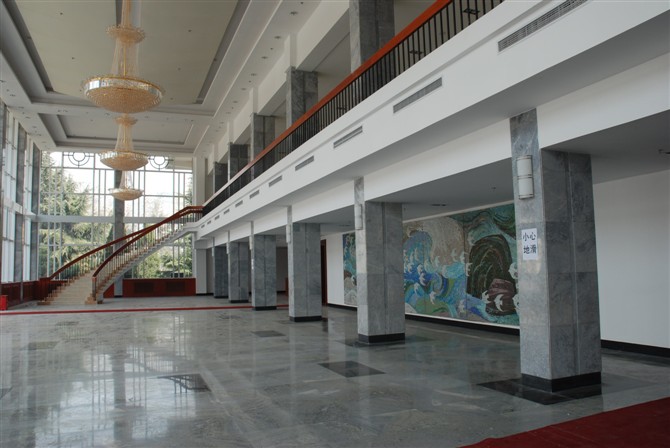

區域一：大廳

控制對象：6個獨立大廳

控制方式

中央控制：在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關。

可編程面板控制：通過編程的方式確定每個開關按鍵所控制的回路，單鍵可控制單個回路、多個回路

手動控制：如遇到特殊情況時，可以在開關模塊上手動控制。

電腦集中控制：操作人員通過電腦系統軟件看到燈具布置點位圖，可對大堂燈具進行開關、編程等邏輯控制。

設備清單：1臺6路智能照明控制模塊/1臺6鍵可編程控制面板

智能照明控制模塊：此項目有6個獨立大廳，可配置1臺6路智能照明控制模塊，每路獨立控制一個大廳的照明開關

可編程控制面板：在電房?jī)?nèi)（安裝位置根據實際情況確定）安裝一個6鍵可編程控制面板，就地手動控制改變燈的開關狀態?？删幊堂姘迳系拿恳粋€(gè)按鍵所控制的回路均由計算機編程設定，單鍵可控制多個回路，可根據情況變化隨意更改組合，使用起來靈活、智能。而且方便操作人員操作，又不會被人員亂按，減少誤操作。

電腦集中控制管理：傳統照明電路分為眾多分路，各功能單元分布較為分散，如果要在現場進行照明的控制、巡檢很不方便。通過場景控制面板或本地電腦控制終端，問題將迎刃而解。操作人員通過電腦系統軟件看到燈具布置點位圖，可對大廳燈具進行開關、編程等邏輯控制。并對燈具進行實時監測，燈光回路信息反饋電腦界面，對燈具狀態輸出一目了然。

區域二：走廊

控制對象：2條走廊燈具

控制方式

中央控制：在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關。

現場可編程開關控制：通過編程的方式確定每個開關按鍵所控制的回路單鍵可控制單個回路、多個回路。

照度控制：根據室內外的照度，自動調節走廊的照明回路。

紅外控制：在夜晚后，通過紅外感應對走廊進行實時監控，達到人來燈亮，人走燈滅的效果。

設備清單：2臺智能照明控制模塊/2臺移動探測模塊/2臺照度傳感器/2臺6鍵可編程控制面板

走廊照明

在每條走廊的入口處各安裝一個6鍵可編程控制面板，就地手動控制改變燈的開關狀態。智能照明系統可以設置1/2，1/3場景，根據現場情況自由切換。在白天的時候，室外日光充足，只需要開啟1/2或1/3場景模式。在傍晚的時候，室外日光逐漸降低，這是人流量也是一天中最高的時候，走廊燈應該全部打開。等到深夜的時候，人流量非常小，可關閉公共照明回路，這樣最大限度的節約了能源。

結合照度傳感器，可以更加有效的管理走廊的照明回路。在白天的時候，當室外照度充足，在室內采光好的區域，可以關閉照明回路，以節約能源。當出現暴雨等天氣，照度下降，可自動打開室內照明回路，補充室內照度。

移動探測模塊：走廊在燈滅的時候，可以通過紅外線實時監控。當感應到有人員，自動打開相應區域的照明，達到人來燈亮，人走燈滅的效果，充分節約能源。

公共衛生間控制方案

控制對象：男/女兩間獨立衛生間

控制方式

中央控制：在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關。

定時控制：白天、傍晚、夜晚、深夜等定時控制。

現場可編程開關控制：通過編程的方式確定每個開關按鍵所控制的回路單鍵可控制單個回路、多個回路。

紅外控制：通過紅外對衛生間進行實時監控，達到人來燈亮，人走燈滅的效果。

設備清單：1臺6路智能照明控制模塊/1臺時鐘管理器/2臺移動探測模塊/2臺4鍵可編程控制面板

公共衛生間照明

衛生間抽風機根據設置不同的時間段自動開啟或關閉，如： 白天時間人流量多，智能照明控制系統將為各個衛生間自動打開抽風機；晚上時間，系統自動關閉全部衛生間抽風機或者延時半個鐘再進行抽排風。

衛生間內置2盞燈，其中一盞為常亮燈，可采用開關面板控制。另外一盞采用移動探測模塊控制、開關面板控制，達到人來燈亮，人走燈滅（可設置延時滅燈）的效果。這樣避免了衛生間內燈光常亮帶來不必要的能耗。

在男女各個衛生間入口處裝置智能開關面板，可根據實際需要靈活控制燈管、抽風機開關。
