工作原理文字說明：
一、工作原理
  1.采用ZEIOT物聯網管控平臺對回路控制區域進行開關控制，系統為無線傳輸控制系統，只需在配電箱內裝設物聯網云終端集控器（單路：ZE-101/1P;六路:ZE-101/6P），通過無線網絡直接將用電設備的所有數據傳入互聯網，客戶端無需安裝軟件，只需按所受權限，任一上網設備登錄指定網頁即可實現對現場設備的隨意控制，網址：www.0103688.com

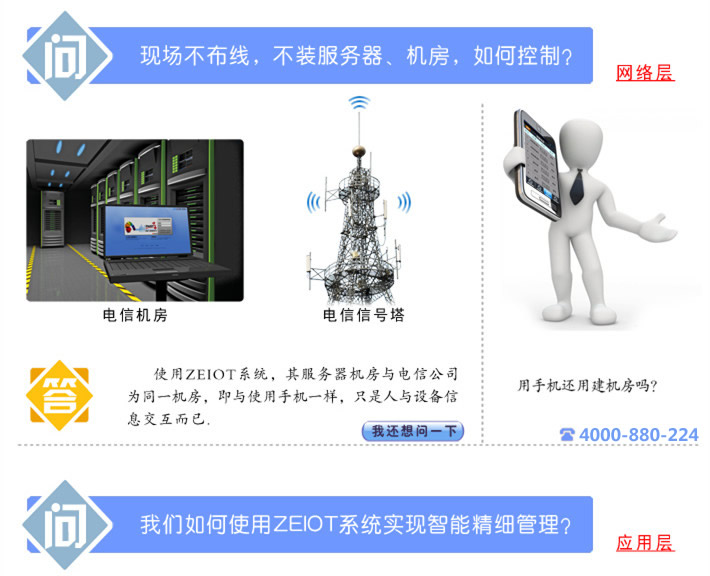

  2.本系統涉及一種公共用電設備云終端IOT遠程監控系統，包括公共用電設備電流互感器、大功率磁保持繼電器，其特征在于：手機短信或者電腦等任意上網設備通過互聯網與云中心服務器產生數據交互，服務器將用戶端發來的數據信息經過處理后發送到云終端集控器，集控 器也可將歷史管控?cái)?shù)據信息和故障報警信息通過網絡或短信等方式反饋到用戶端，公共用電設備的云終端包括中央處理單元、通訊接口單元、電流檢測單元和大功率MOS驅動單元；中央處理單元與無線通訊接口單元通訊連接；公共用電設備電流互感器信號輸出端接電流檢測單元，電流檢測單元的信號輸出端接中央處理單元；中央處理單元的信號輸出端接大功率MOS驅動單元，大功率MOS驅動單元接大功率磁保持繼電器。

  3.  防雷接地與安全
  3.1  下列電力裝置的外露可導電部分及裝置外可導電部分，除另有規定外，均應接PE線。
    (1). 室外照明及其配電裝置的金屬外殼、金屬構架，鋼筋混凝土構架的鋼筋及靠近帶電部分的金屬圍欄等。
    (2).電纜的金屬外皮及電力電纜金屬接線盒，終端盒等。
    (3).  燈具的金屬外殼均應與接地裝置或供電線路PE線相接。并與可伸臂范圍內金屬管道構件以及防雷引下線做輔助等電位聯接。
  3.2  在低壓系統中，終端景觀照明配電箱和電子控制裝置以及圖像攝制、遠傳終端的隔離變壓器一次側應加裝避雷器，避雷器接地線應同變壓器二次側電子裝置的邏輯地或其機柜的接地外殼相連接。

  電涌保護器的選擇應遵循GB50057-94(2000年版)第六章所規定原則與國家和地方的相關標準。

  電涌保護器電源側應加裝短路保護裝置。

二、應用特點
  1.安裝工藝

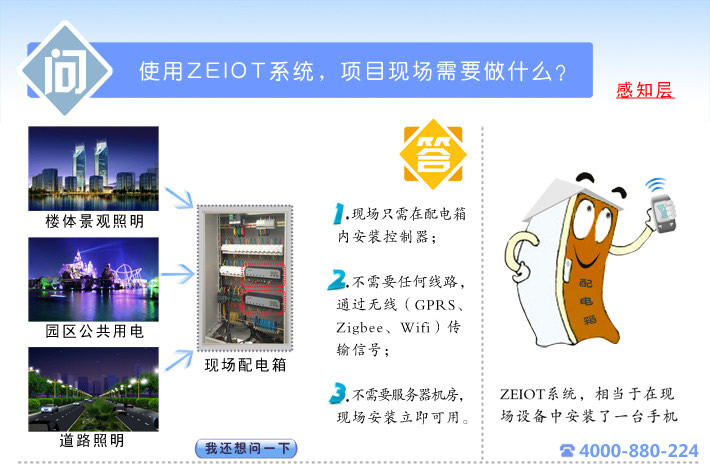

  本系統可通過云計算中心集中管理和控制所有公共項目和區域的用電公共用電，還可以對控制項目分配用戶和密碼用任意電腦進行控制，控制現場不需設控制室和主機，只需在配電箱內安裝公共用電設備的云終端集控器。

  2.擴充變更功能
  為將來各種系統兼容，應具備擴充和綜合管理擴充的基礎.可以適應各種設備聯入,WiFi,Zigbee,bluetooth,USB外置系統的接入.還可控制LED系統。

  3.遠程設置
    所有網絡燈光設備可以接受網絡遠程設置及調用，并可提供24h人工遠程服務。

  4.管理權限
    用戶分為三級：超級管理員（創建管理所有級別用戶和管控所有項目的系統及終端）；項目管理員（創建管理維護管理員和管控該項目的系統級終端）；維護管理員（控制某個賦予權限的項目的開關用電設備）。

  5.網絡監測:
    方便監測整個燈光控制系統的實時運行狀態（開關狀態,用電量,系統檢測） 同時也可檢測設施等其他用電設備，方便管理。

  6.故障報警功能

  7.歷史查詢功能
    自動記錄和開發利用整個燈光控制系統的使用歷史資料。

  8.網絡數據:
  可設置多種燈光場景（具體效果須結合受控設備確定）：
   (1)、冬天及夏天模式
   (2)、平日及節假日模式
   (3)、特殊設定模式
   (4)、全開全關切換模式
   (5)、遠程監控控制模式
