1）四路輸出繼電器
型號l5504rvfp
C-Bus輸入電壓 DC 15-36V
電壓 AC 220-240V
功率損耗 <3W
額定輸出電流每路輸出各為 10A
電氣試驗額定電流時
電阻負載最少60，000次
白熾燈負載最少60，000次
熒光燈負載最少60，000次
電感負載最少60，000次
電氣絕緣等級 3.5kV的電壓等級下可以持續1分鐘不被擊穿
工作溫度 0-50℃
C-Bus端接線端子線徑兩個RJ45插槽
電源端接線端子線徑 0.2-1.5mm2
安裝方式 35mm標準導軌
說明：

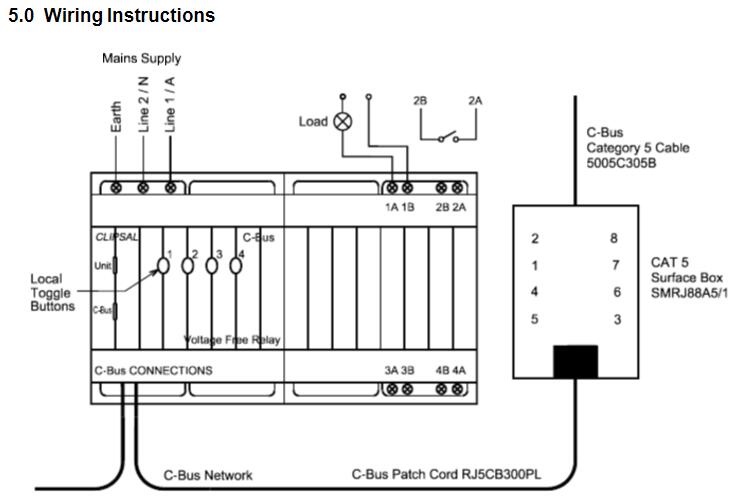

（1）用于日光燈源的控制。模塊安裝在配電箱內，連接電源、強制開關和LED指示器。有手自動開關控制回路，斷電后能設定來電時的繼電器狀態；2個RJ45頭能夠與網絡連接；帶有電磁式繼電器觸點。
（2）與模擬輸出單元和可調光式電子鎮流器，對曝光燈源時行調光。專業調光器型號L5101D20,L5102D10,L5104D5
（3）系統有可擴展性，可以根據需要隨時增加或減少元件的數量。

智能繼電器匯總：
5101r cbs 單路10a智能繼電器(帶0-10vdc輸出)
5102rvf cbs 2路10a智能繼電器
l5504rvf cbs 4路10a智能繼電器(內置總線電源)
l5504rvfp cbs 4路10a智能繼電器(不帶總線電源)
l5504rvf16 cbs 4路16a智能繼電器(內置總線電源)
l5504rvf16p cbs 4路16a智能繼電器(不帶總線電源)
l5504rvf20 cbs 4路20a智能繼電器(20a/路)_帶電源
l5504rvf20p cbs 4路20a智能繼電器(不帶總線電源)
l5504rvfc cbs 4路轉換繼電器(內置總線電源)
l5504rvfcp cbs 4路轉換繼電器(不帶總線電源)

2)系統電源
型號5500PS
基于C-BUS的智能照明系統設計
輸入交流電源AC 220-240V
輸出C-Bus電壓DC 15-36V
輸出電流350mA
AC輸出阻抗10kΩ
工作溫度0-45℃
接線端子2個RJ45插槽
安裝方式35mm導軌

說明：
（1）每一個電源可以給17個C-Bus單元器件提供電源。
(2) 每個網絡必須有足夠的電源，具體到一個網絡需要多少個電源
可先按每個電源供17個元件提供電源外，具體數量應使用C-Bus Calculator軟件計算、校驗。
(3) 具有低直流輸出阻抗，高交流輸出阻抗的特性和抗干擾、輸出限流、過流保護的功能。

3）PC接口
型號5500PC
C-Bus輸入電壓DC 15-36V
PC/PC接口RS232(DB9接頭)
工作溫度0-45℃
電流消耗32mA
接線端子2個RJ45插槽
安裝方式35mm導軌
外形尺寸72×85×65mm(L×W×D)
說明：
(1) 提供一個RS232通訊接口，讓外界計算機及監控系統可以直接對C-Bus系統進行軟件編程和控制。
(2) 對系統提供一個系統時鐘。

4）以太網接口
型號5500CN
C-Bus輸入電壓DC 15-36V
電流消耗0mA
工作溫度0-45℃
接線端子3個RJ45插槽
安裝方式35mm導軌
外形尺寸72×85×65mm(L×W×D)
說明：
(1)提供以太網和C-BUS網絡之間的接接口；
(2)通過RJ45接口對C-BUS內部網絡及內部單元編程，實時監控網絡。
當C-BUS網絡較大或?yàn)榱颂岣弑O(jiān)控時網絡速度，采用以太網接口可達到10M的傳輸速度。

5)網絡橋
型號5500NB
C-Bus輸入電壓DC 15-36V
基于C-BUS的智能照明系統設計
電流消耗20mA
工作溫度0-45℃
接線端子2個RJ45插槽
安裝方式35mm導軌
外形尺寸72×85×65mm(L×W×D)
說明：
(1)當C-BUS總線傳輸距離超過1000M時，必須使用網絡橋。
(2)當控制回路數多于255個時，必須使用網絡橋。
(3)當單個網絡的元器件多于255個單元時，必須使用網絡橋。
(4)根據具體工程元器件分布情況，也可使用網絡橋。
(5)網絡橋兩邊必須有足夠的電源，網絡橋只提供數據交換。

6)紅外線感應器（E5751L）
用于探測人體移動時發出的紅外線，去感知周圍環境是否有人在活動，從而實現“人來燈亮，人走燈滅”的功能。也可以通過探測到人的活動根據要求控制其他負載（如空調，風扇，電動門窗，報警器等）的開關。最大感測角90度，水平感測距離為6米。
