巨川電氣-建筑夜景照明之景觀照明控制器    來源:http://www.cc10085.com/

 建筑夜景照明手法的運用取決于受照對象的質地、形象、體量、尺度、色彩和所要求的照明效果、觀看地點以及與周圍環境的關系等因素。照明手法一般包括光的隱現、抑揚、明暗、韻律、融合、流動，與色彩的配合等。在各種照明手法中，泛光燈具的數量、位置和投射角是關鍵問題。

　　烏鎮景區泛光照明工程

　　如下圖：表示對不同的受照對象的體形，從不同的觀看方位(A)和不同的泛光燈具 (B)的數量、位置和投射角所產生的照明效果。一般來說，用分隔的成組泛光燈具沿同一方向向受照對象投射，或從兩個方向以對比的色調投射，都可以得到增強立體感的效果。

GF-LCS6008-CLD 8路景觀燈控制器

   GF-LCS6008-CLD 8路景觀燈控制器是巨川電氣自主研發生產的智能型景觀燈控制器，通過接觸器連接照明回路，采用GPRS無線通信方式與電腦、手機、平板等智能終端通信。用戶使用電腦、手機、平板等智能終端對景觀燈實現遠程集中控制、遠程診斷維護。支持4.3寸液晶顯示屏實現本地觸摸屏控制，支持RS232接口通信。GF-LCS6008-CLD 8路景觀燈控制器作為巨川電氣景觀照明控制系統的核心設備之一，被廣泛應用于園林景觀、樓體亮化、城市廣場、科技園區、港口碼頭等各類照明項目中。

　　在夜晚，建筑和雕塑細部的可見度主要取決于亮度，因此泛光燈具根據需要可以遠距離或近距離設置，也可以顯露地或隱蔽地設置。遠距離投射可以改進亮度的均勻性；近距離投射則能強調受照面的細部和質地。對整個受照面來說，其上部的平均亮度為下部的2～4倍時，可使觀察者產生上下部亮度相等的感覺。

　　如何防止泛光照明中的眩光

　　引起眩光的主要因素有：光源的亮度；光源的位置；與周圍照明環境的對比；光源的外觀大小與數量等，那么在泛光照明設計中如何控制不舒適眩光呢？在一些城市的沿街商店，經常會看到招牌、廣告標牌都采用泛光照明，但是選用燈具的亮度與周圍環境的反差太大，角度安裝不合理，以及許多標牌的表面采用鏡面處理，這都造成了不舒適眩光，所以說在招牌、廣告標牌的照明設計時，要考慮到周圍的照明環境，招牌的照度一般在100～500lx。

　　為了保證具有較好的均勻度，安裝招牌、廣告牌上面的燈具間隔應是托架長度的2.5～3倍，如果間隔太寬的話，則會產生扇形的亮區。如果采用側面照明，要考慮燈具的遮擋，使不需要的光盡可能的減少。在對建筑物的泛光照明中，基本上是將燈具從下向上照射，不太容易造成眩光。

　　泛光照明燈具在建筑物上的安裝位置

    GF-LCS6008-CLD景觀燈控制器 功能配置: GF-LCS6008-CLD 8路景觀燈控制器, GF-LCS6008-CLD 4路景觀燈控制器,

    GF-LCS6008-CLD 8路景觀燈控制器采用高度集成的模塊化設計，以先進的無線通信技術和計算機技術為基礎，實現中央計算機、手機、平板等智能終端對景觀照明進行遠程實時監控，具有控制方便、性能可靠、維護簡單等特點。

1.數字開關量輸出

輸出特性：8路輸出，每路支持常開常閉兩個端子，額定負載常開220V/10A，常閉220V/10A。

8路景觀燈控制器支持本地回路開關操作，支持遠程回路開關操作。

2.數字開關量輸入

輸入特性：8路輸入，無源干節點，常開。

8路景觀燈控制器支持接觸器吸合狀態檢測，輸入輸出狀態不一致報警，白天開燈晚上熄燈報警。

輸入干節點信號閉合報警，可用作門開報警，電子圍欄報警等。

8路景觀燈控制器支持開關量輸入與開光量輸出聯動操作。

3.工業級高精度時鐘

-40°C至+85°C范圍內時鐘精度為±3.5ppm

4.8 組時間計劃，可選任意回路參與

8路景觀燈控制器支持8套時間方案，每套方案分為日期模式、周模式、節假日方模式和經緯度模式4種定時回路開關操作模式，可根據需要隨時進行遠程設置。

5.本地人機操作界面

液晶顯示屏參數：TFT材質，4.3寸，480*272分辨率，支持觸摸操作。

8路景觀燈控制器支持本地開關燈操作、設備工作狀態顯示、設備運行參數查詢與配置等功能。

人性化的人機界面設計，降低了現場設備的安裝調試工作的復雜度。

6.網絡通訊接口

8路景觀燈控制器內置集成GPRS無線通訊模塊，支持GPRS/CDMA 無線通信遠程組網，可聯網在線設定機內全部參數。

支持TCP/IP v4協議。

支持SNTP網絡授時，8路景觀燈控制器自動定時校準設備時間。

支持GPRS APN無線專用網絡，提供高安全性網絡連接。

7.RS485接口功能

8路景觀燈控制器可外接兩個485設備（如傳感器）、可遠程抄讀規約電度表，支持DLT-645規約電表抄表。

支持訂制的擴展燈效控制器，實現遠程燈光效果定時控制。

8.RS232接口功能

8路景觀燈控制器支持透傳模式，外接其他通訊模塊實現以太網、光纖等網絡連接。

    GF-LCS6008-CLD景觀燈控制器 產品特點

l 工業級微電腦處理器，質量有保證。

◆ GF-LCS6008-CLD 8路景觀燈控制器內部采用工業級微電腦處理器，可以在－20℃～+70℃的環境溫度下連 續運行，被廣泛應用于內蒙古、新疆、東三省等惡劣天氣環境地區，能適應國內絕大多數用戶的使用環境。

◆ GF-LCS6008-CLD 8路景觀燈控制器可實現繼電器輸出控制，繼電器輸出控制平均無故障工作時間達到10   萬小時。產品設計、生產全過程進行嚴格的質量控制，整機經過48小時以上高溫老化檢測，排除了早期失效， 有效地保證設備的出廠質量。

l 自動報警

◆ 當白天亮燈或晚上熄燈時能自動報警。

◆ 當斷電時，通過自備電源，設備可照常運行，同時能自動報警。

l 獨立運行

◆ 當發生中控室微機或通信線路發生故障時，景觀照明智能控制器會根據預先設定的程序定時自行開/關燈，以確保照明線路的正常運行。

l 斷電運行

◆ 景觀照明智能控制器可擴充不間斷電源，支持設備斷電運行，能在供電線路斷電時及時告警，使有關部門在第一時間獲知并搶修。

◆ 在可擴充配置中，停電后不間斷電源能夠維持景觀照明控制器正常工作4小時。不間斷電源能防止過分充/放電，保證長期使用。

l 現場手動設定功能

◆ GF-LCS6008-CLD 8路景觀燈控制器是128*64點陣的中文液晶顯示屏，操作簡單，便于現場安裝調試和維護、維修等。

l 抗干擾能力強

◆ 通?？刂平K端的安裝場所電磁環境復雜，干擾較大，為了保證系統可靠工作，景觀照明控制器的軟硬件設計中采用了多種抗干擾措施。

l 通用化設計

◆ 8路景觀燈控制器所有工作參數都可通過終端或中控微機中的設置軟件包進行在線設定和修改。工作參數包括：設備編號、通信參數、現場物理量參數、模擬量的計算方式、采集方式和組合報警等內容。

◆ 用戶可根據現場情況隨時調整各終端的工作參數，從而既保證了景觀照明控制器的通用性，又保證了系統具有極大的靈活性。

l 有效防盜報警

◆ 在照明控制箱門處加裝箱門開關，當有人打開箱門時能自動向主臺報警，保證照明設施的安全。

◆  8路景觀燈控制器預留了電纜防盜割報警接口，可外接電纜防盜報警裝置，能夠及時有效地各主控中心發出電纜盜割報警信息。

　　上海三山會館：沿新舊兩館均勻分布埋地射燈，夜間的泛光照明使老館的百年滄桑與新館的晶瑩剔透，在夜空中交相輝映，流光溢彩

　　在建筑物的裝飾照明中，是用盡可能多的光，在少產生或不產生不舒適眩光的條件下，使建筑藝術得到充分體現。在建筑物泛光照明設計時，要根據建筑物表面的材料、平滑程度和造型選擇光源和燈具。燈具的位置盡可能地安裝在店牌或裝潢物的后面，使燈具避開人們的視線，但必須考慮整體照明效果，不能造成陰影。在無法避開視線的情況下，盡可能的使燈具不破壞建筑物的整體效果。

建筑物的泛光照明同周圍環境相配合

　　如果對城市干道兩旁的高大建筑物都采用同一種照明方式，那么就會給人一種平淡無味，甚至呆板的感覺。那么如何解決這種現象呢？

　　第一，要考慮到建筑物的材料與燈具的光源相結合，建筑物泛光照明照度一般在15～450lx之間，大小取決于周圍的照明條件和建筑材料的反射能力；

　　第二，要考慮建筑物的造型與光源的色彩相結合。根據建筑物的造型可選擇彩色照明，在建筑物的正面和側面之間造成明顯的顏色反差，增添一種節日氣氛；

　　第三，建筑物泛光照明與霓虹燈照明相結合。對于建筑物單是泛光照明還不夠，還可以配合霓虹燈照明，在一座建筑大廈的照明設計中，群樓部份可用霓虹燈進行裝飾，主樓可采用泛光照明，*部根據建筑物的造型選擇霓虹燈，形成一種主體式照明效果。特殊的建筑可以配以特殊的燈光效果使建筑與環境相得益彰。

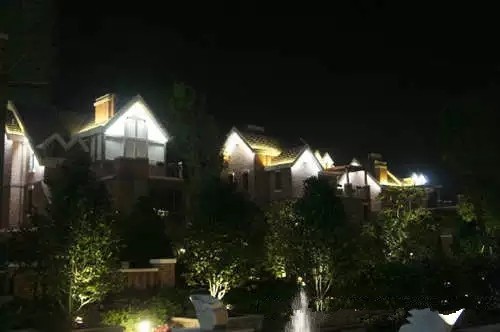

　　惠州中洲央筑花園項目啟動區泛光照明項目賞析

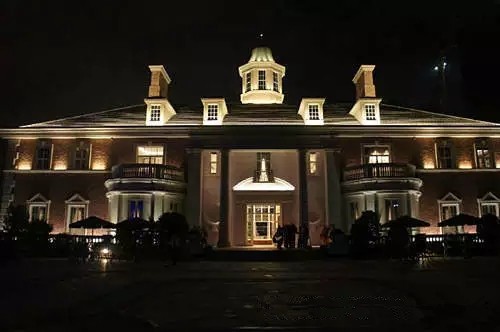

　　會所為歐式古典風格的建筑，以官頂、羅馬立柱和護欄、門廊、噴泉等設計元索為建筑主體，突出連筑高貴典雅、莊貢大氣。因此在燈光的設計上就要體現出瑰筑的氣質。

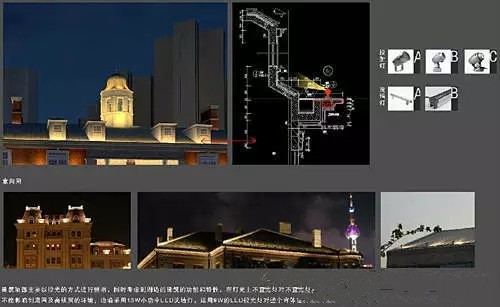

　　在建筑照明設計部分，設計師結合整體照明設計理念，突出建筑群頂部的燈塔。燈塔的照明以內透和外投光相結合，并恰當?shù)匕盐蘸脙?nèi)透光和外打光之間的對比及色溫區分。弱化了屋頂瓦片及燈塔連接部分的燈光，期望通過韻律的燈光體現出酒店休閑的氛圍。

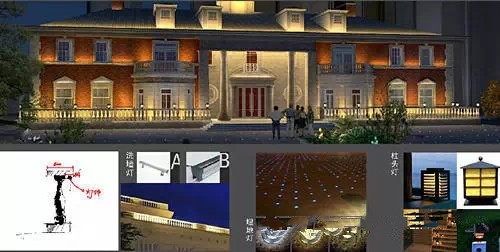

運用靜態投光和閃爍點光的方式塑遭歐式古典建筑的皇家氣質展現高雅、輝煌、大氣的視覺效果讓飽滿、濃郁的燈光藝術與建筑風格相結合在遵循以人為本、節能環保的原則下最大程度地彰顯項目的獨特性和藝術性。

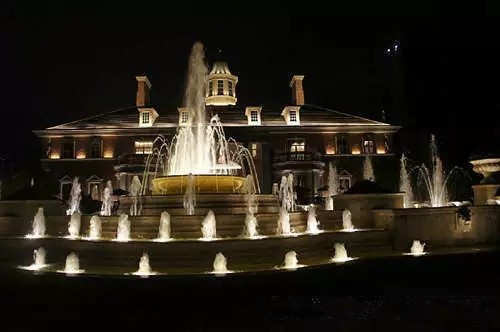

　　在景觀照明設計部分，設計師充分關注水體的照明體現，并用100-300W的噴泉水池?zé)魧⑺w營造成晶瑩剔透的水立方，在夜間傳遞水波粼粼的恬靜意境。在會所屋頂?shù)臒艄馓幚砩?，設計師期望用LED投光燈光隱約地將屋頂鋼結構體現出來，并可以在節假日實現特定色彩變幻效果。眾多數量的LED點光源結合成面光，需要精準的照明器具和燈光智能控制系統。
