廠區廠房車間照明控制工程方案

1、   項目概況

廠區室外照明工程主要是滿足廠區各主、次入口、廠區道路、停車場、廠前區照明需求。項目遵循經濟、節能、安全、環保，同時兼顧美觀和諧的原則，依場所設計合適的照明方式，并主要采用LED光源和智能化控制。

1.2工程實施范圍及內容

1.2.1工程范圍：

工程范圍含蓋廠區主次道路照明、廠區出入口照明、物流廣場照明、停車場照明、預留用地照明、廠區周界安保照明、廠前區景觀照明、建筑外立面亮化照明等，本項目遵循經濟、節能、安全、環保，同時兼顧美觀和諧的原則，依場所設計合適的照明方式，并主要采用LED光源和智能化控制。車間照明控制方案；廠區照明控制方案；廠房照明控制方案；

1.2.2工程內容：

1.2.2.1廠區主入口區域照明燈具供貨安裝

包含廠區主出入口車道、人行道、景觀區的照明燈具、照明智能控制、線纜、管材、路燈基礎等設備、材料的供貨、制作安裝和調試。

1.2.2.2廠區道路照明燈具供貨安裝

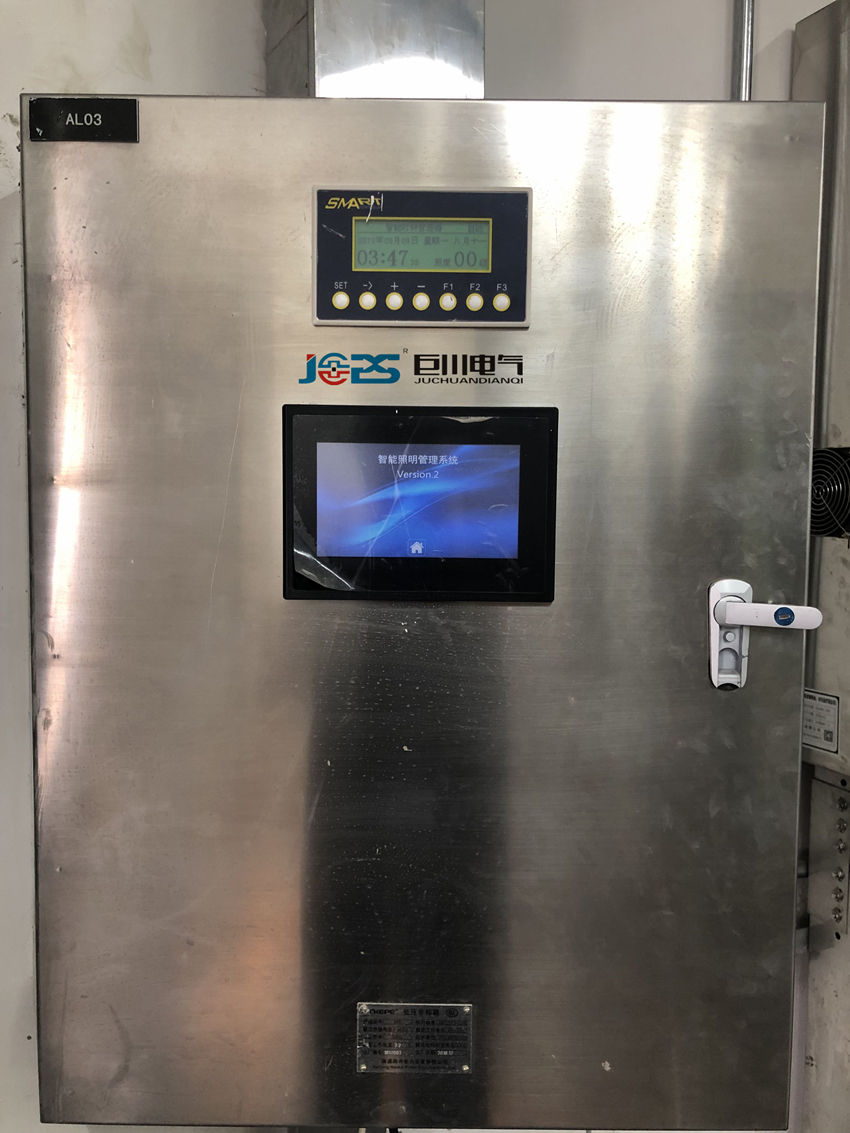

智能照明控制箱：

包含聯合工房、動力站房、110kV總降壓站、后勤樓、倒班宿舍等各區域主次道路照明燈具、照明智能控制、線纜、管材、路燈基礎等設備、材料的供貨、制作安裝和調試。

1.2.2.3物流廣場照明燈具供貨安裝

包含成品綜合庫裝卸廣場、輔料庫裝卸廣場、原料庫裝卸廣場的照明燈具、照明智能控制、線纜、管材、路燈基礎等設備、材料的供貨、制作安裝和調試。

1.2.2.4停車場照明燈具供貨安裝

包含卷包區域停車場、制絲區域停車場的照明燈具、照明智能控制、線纜、管材、路燈基礎等設備、材料的供貨、制作安裝和調試。

1.2.2.5建筑外立面局部亮化照明燈具供貨安裝

包含生產管理用房、后勤服務樓建筑外立面亮化的照明燈具、照明智能控制、線纜、管材等設備、材料的供貨、安裝和調試。

1.2.2.6廠區內景觀照明燈具供貨安裝

包含廠內各景觀區景觀照明燈具、照明智能控制、線纜、管材、路燈基礎等設備、材料的供貨、制作安裝和調試。

1.2.2.7廠區內中國煙草、紅河品牌LOGO燈箱照明供貨安裝

包含生產管理用房B樓正立面中國煙草LOGO燈箱、制絲車間北面、輔料高架庫北面、110KV站東面、成品綜合庫東面紅河品牌LOGO燈箱照明燈具、控制、線纜、管材等設備、材料的供貨、制作安裝和調試。

1.2.2.8智能照明控制系統

包含廠區主次道路照明、廠區出入口照明、物流廣場照明、停車場照明、廠前區景觀亮化照明、建筑外立面亮化照明的智能照明控制系統。使用國際通用的CAN協議的總線控制方式，接入全廠智能照明系統，實現廠區室外各區域照明的智能聯網控制。

2、遵循的技術標準及要求

2.1本工程必須滿足國家現行設計、施工有關標準、規范，應符合設計圖紙對材料、設備和施工的要求，所選材料應符合國家現行規定的優級品，嚴禁使用國家明令淘汰的材料。

2.2本工程應符合以下標準的最新版本或修訂版本，但不局限于這些標準。

《電氣裝置安裝工程施工及驗收規范GB50150-2016、GB50168-2016、GB50169-2016、GB50171-2012、GB50254-96、GB50303-2015、GB50617-2010》

《卷煙廠設計規范》YC/T 9-2006

《城市夜景照明設計規范》JGJ/T163-2008；

《煙草行業綠色工房評價標準》（YCT 396-2011）

3.6 智能照明控制系統

3.6.1控制系統應具備遠方、就地控制功能；自動、手動功能。遵循CAN總線標準，照明控制系統含終端設備、人機界面、就地控制面板、電源模塊、通訊模塊等。各投標人根據所選產品優化配置，并提供控制系統圖及元器件清單。

3.6.2提供全中文監控、調試、編程管理軟件，有設計數據管理功能。系統在動力集控中心的總控電腦能對整個照明系統進行監控，包括操作各照明回路的開、關，顯示各回路燈具的位置（圖形顯示）及其運行狀態（開或關），提供燈具運行時間和事件記錄功能，并具有事件發生時提示功能。

3.6.3系統操作功能應具有高度靈活方便性，維護與編程人員可在控制系統總線上的任意控制點進行監控、程序修改及編程。

3.6.4系統具有可擴展性、兼容性。

1）須提供足夠數量的照明控制箱、現場智能開關、照度感應器及控制設備，以滿足強電施工圖中所表示的照明回路的數量。

2）照明回路采用多種控制形式，即可以集中控制、區域就地智能面板控制、現場后備開關控制、光線感應控制；當中央監控功能停止工作時，各分區功能、設備、網絡通信控制仍能夠正常運行。

3）系統須開放通訊協議，提供參數、數據地址表，無條件配合接入“動力集控系統”。

4）總線方式：標準工業控制總線、分布式照明控制系統，模塊化結構。系統可分區控制完全獨立，互不干擾，每個控制器均要求帶有CPU，當中央監控功能停止工作時，各分區功能、設備、網絡通信控制仍能夠正常運行；一個分區停止工作不影響其他分區和設備的正常運行，任意分區中任意器件損壞也不影響本區內其他器件正常工作。

5）系統記憶的預設置燈光場景，不因斷電而丟失；且可任意設置在斷電后的燈光狀態。

6）系統安裝: 所有智能開關控制器、接觸器及相應模塊均采用35mm標準DIN導軌安裝，并且裝入照明配電箱中。

7）智能開關控制器：a. 開關控制器的各回路控制容量應有多種規格可選；b.配備檢修開關；c. 開關控制器應有分組功能。

8）控制面板：單個按鍵可實現個別控制、群組控制、可存貯超過90種以上的場景控制模式，任意按鍵均應能對區內多個回路進行編程控制，并可對除開關模式與場景預置外的特殊功能需求進行編程設置。

9） 編程插口：系統配置的智能照明控制模塊或現場控制面板應具備編程插口，便于在系統總線中任意點接入系統進行維護。

10）照明智能控制系統產品參考品牌不低于或高于 ABB、施耐德、西門子技術標準的產品。

11）項目完工驗收后，施工方必須對業主使用操作人員免費進行系統培訓,保證業主使用操作人員完全掌握系統的使用和維護。

3.7各區域路燈照明配設要求

3.7.1主入口處選用10米高多頭定制路燈，建議功率為500W，燈具安裝于人行道側綠化帶內，燈距約30米，并在人行道路沿處和道路中間的綠化區域設置相應的埋地燈、泛光燈進行局部景觀照明，供電與廠前區道路路燈為同一回路，由后勤服務樓配電室引出，控制方式為自動+手動模式；

3.7.2廠前區道路選用4米高庭院燈，參考功率為50W，燈具安裝于靠廠界側綠化帶內，燈距約18米，供電由后勤服務樓配電室引出，控制方式為自動+手動模式；

3.7.3聯合工房、綜合庫、動力站、倒班宿舍周邊物流道路及物流出入口道路選用4米高庭院燈，參考功率為50W，燈具安裝于靠人行道側綠化帶內，燈距約18米，供電由后勤服務樓配電室、動力站配電室和指揮部配電室引出，控制方式為自動+手動模式；

3.7.4廠前區綠化區域、后勤服務樓周邊、聯合工房U型槽內選用庭院燈、草坪燈及各類景觀燈進行組合照明。庭院燈高3米，參考功率30W，燈距根據道路設置；草坪燈高0.6米，參考功率10W；景觀燈根據應用場所選擇適合的燈具。供電由主入口門衛室、后勤服務樓配電室、動力站配電室內引出，控制方式為自動+手動模式；

3.7.5制絲、卷包車間側停車場選用庭院燈，庭院燈高3.5米，參考功率40W, 供電由動力配電室和后勤服務樓配電室、引出，控制方式為自動+手動模式；

3.7.6生產管理用房正立面亮化、后勤服務樓屋頂亮化照明燈具選用洗墻燈和LED線條燈，供電由所在建筑內配電室引出，控制方式為自動加手動模式；

3.7.7聯合工房屋頂綠化區草坪燈。草坪燈高0.6米，參考功率10W；供電由制絲車間配電室內引出；

3.7.8工廠預留發展用地選用太陽能路燈，燈具高6米，參考功率60W，控制方式為自動模式；

3.7.9泛光燈、埋地燈、水底燈、洗墻燈、線條燈等燈具按功能需求進行選擇。

3.7.10中國煙草及紅河品牌LOGO標志的照明燈箱，按要求進行定制和安裝,供電由所在建筑內照明配電箱引出，控制方式為自動模式。

3.8施工技術要求

3.8.1 嚴格按電氣設計原理圖施工布線，最大限度實現三相用電平衡。

3.8.2 管線的施工安裝：管線敷設規范，中間接頭穩固，彎曲處無破損和變形現象，管與管之間的連接必須采用中間連接頭。

3.8.3 線路敷設與接線要求：主回路線、分支線回路線禁止產生中間接頭，若因線路長度不夠情況時，接頭只能在燈具中產生；接線采用中間斷絕緣層專業繞接外加焊錫的方式，接后的絕緣處理須到位，盡可能使用絕緣套管或塑料絕緣膠布。

3.8.4 線材要求：相線與零線線徑一樣，并用兩種顏色的線來區分相線和零線；燈具分支線采用3×2.5mm²護套線敷設，并用相應顏色的線來區分相線、零線和地線。

3.8.5 燈具安裝要求：按照設計提供的平面布置圖位置和尺寸進行安裝，照明燈具要保證水平度和平行度要求，燈具罩必須安裝牢固、可靠。對安裝上的燈具應無任何變形、破損，保證燈具的完好性能。燈具安裝位置詳見燈具平面布局圖。

3.8.6 配電照明箱與進出線管的敷設施工：配電照明開關箱采用戶內明裝方式，箱內進出線管對位準確，并有2-3mm伸入箱內；箱體開口孔孔徑應與管材直徑大小相符；箱內開關布局整齊規范，進出線壓接緊固，開關功能標簽規范、完整。
